Pendahuluan
Bendungan merupakan infrastruktur vital dengan tingkat risiko yang sangat tinggi. Kegagalan bendungan tidak hanya menimbulkan kerugian ekonomi yang besar, tetapi juga berpotensi mengancam keselamatan jiwa dan lingkungan di hilir. Selama ini, pengawasan keselamatan bendungan umumnya dilakukan melalui inspeksi visual dan instrumen terbatas. Sayangnya, metode tersebut sering kali baru mampu mendeteksi masalah ketika kerusakan sudah berkembang cukup jauh.
Seiring meningkatnya tuntutan keselamatan, metode geofisika non-intrusif semakin banyak digunakan sebagai solusi preventif dan alat monitoring berkelanjutan. Metode ini mampu mendeteksi indikasi awal seperti rembesan (seepage), piping, erosi internal, degradasi beton, serta zona lemah pada tubuh dan pondasi bendungan sebelum berkembang menjadi kegagalan struktural.
Metode Geofisika untuk Bendungan?
Geofisika terapan adalah bidang ilmu yang menggunakan prinsip fisika untuk memetakan dan mengkarakterisasi kondisi bawah permukaan berdasarkan perbedaan sifat fisik material. Dalam konteks bendungan, geofisika bertujuan untuk:
- Mengidentifikasi kondisi internal tubuh bendungan
- Menilai kualitas material dan pondasi
- Mendeteksi anomali yang tidak terlihat secara visual
Metode geofisika bersifat non-destruktif dan non-invasif, sehingga sangat cocok diterapkan pada struktur kritis seperti bendungan tanah, beton, pasangan batu, maupun bendungan komposit.
Gambar : Set Alat GPR untuk Deteksi Indikasi Kebocoran Bendungan
Tujuan Investigasi Geofisika pada Bendungan
Secara umum, investigasi geofisika bertujuan untuk mendeteksi dan memetakan struktur bawah permukaan serta menentukan ukuran, bentuk, kedalaman, dan sifat fisiknya.
Dalam konteks keselamatan bendungan, tujuan utamanya adalah:
- Deteksi dini jalur rembesan dan zona lemah
- Identifikasi erosi internal dan akumulasi air
- Menentukan area yang memerlukan rehabilitasi
- Monitoring kondisi sebelum dan sesudah perbaikan
Keunggulan Metode Geofisika untuk Preventif Bendungan
Penggunaan metode geofisika menawarkan berbagai keunggulan dibandingkan investigasi konvensional seperti pengeboran:
- ✅ Non-destruktif, tidak merusak struktur bendungan
- ✅ Deteksi dini masalah, sebelum kegagalan terjadi
- ✅ Cakupan area luas dan kontinu, tidak bersifat titik seperti borehole
- ✅ Efisien biaya untuk monitoring jangka panjang
- ✅ Mendukung desain rehabilitasi yang lebih tepat sasaran
- ✅ Evaluasi keberhasilan perbaikan (pre & post rehabilitation)
Karena dapat dilakukan secara periodik, metode ini sangat ideal sebagai bagian dari program health monitoring bendungan.
Jenis Permasalahan Bendungan yang Dapat Dideteksi Geofisika
Metode geofisika mampu menangani berbagai isu penting, antara lain:
- Jalur kebocoran dan rembesan air
- Erosi internal dan piping
- Zona akumulasi air jenuh
- Rongga, cavity, atau sinkhole
- Retakan dan degradasi beton
- Penurunan kekuatan dan kekakuan material
Metode Geofisika yang Umum Digunakan untuk Investigasi Bendungan
- Electrical Resistivity Imaging (ERI)
Metode ERI sangat efektif untuk mendeteksi:
- Zona jenuh air
- Jalur rembesan
- Perubahan kondisi kelembaban dan saturasi
Keunggulan ERI:
- Menghasilkan penampang vertikal resistivitas
- Sensitif terhadap keberadaan air dan material Lemah

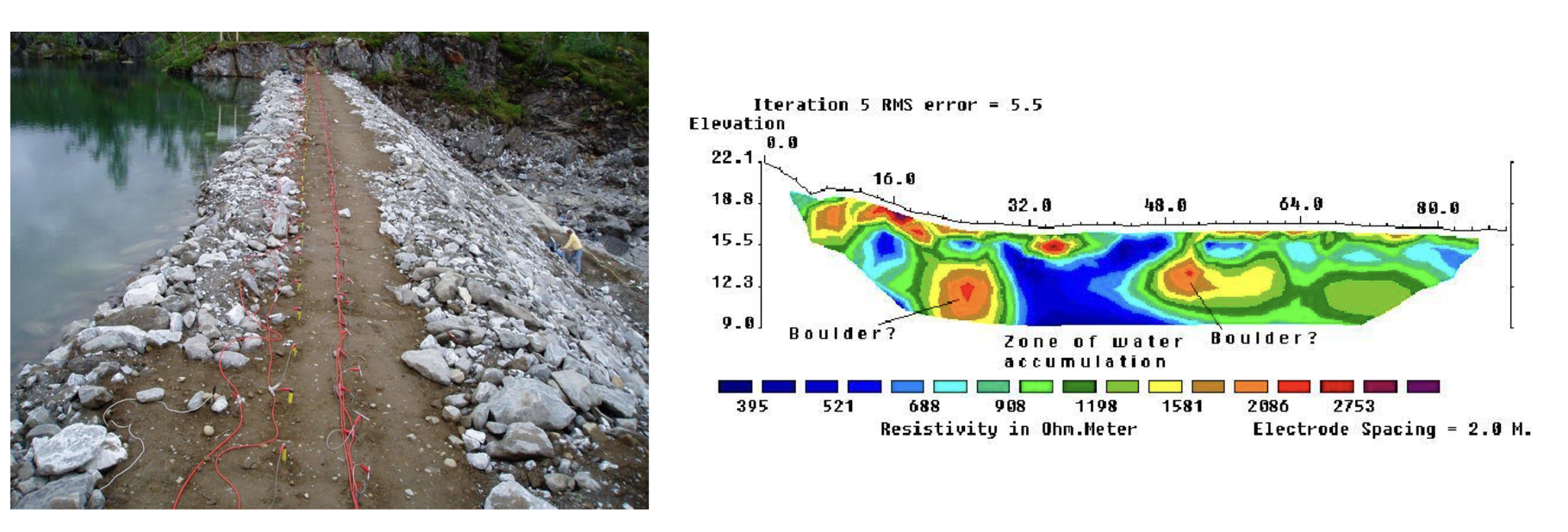

Gambar : Pengukuran dan Hasil Electrical Resistivity / Geolistrik di Bendungan
- Self Potential (SP)
SP digunakan untuk mendeteksi gerakan fluida di dalam tubuh bendungan.
- Sangat efektif untuk mengetahui alur aliran air
- Kombinasi ERI + SP sangat ideal untuk pemetaan jalur kebocoran

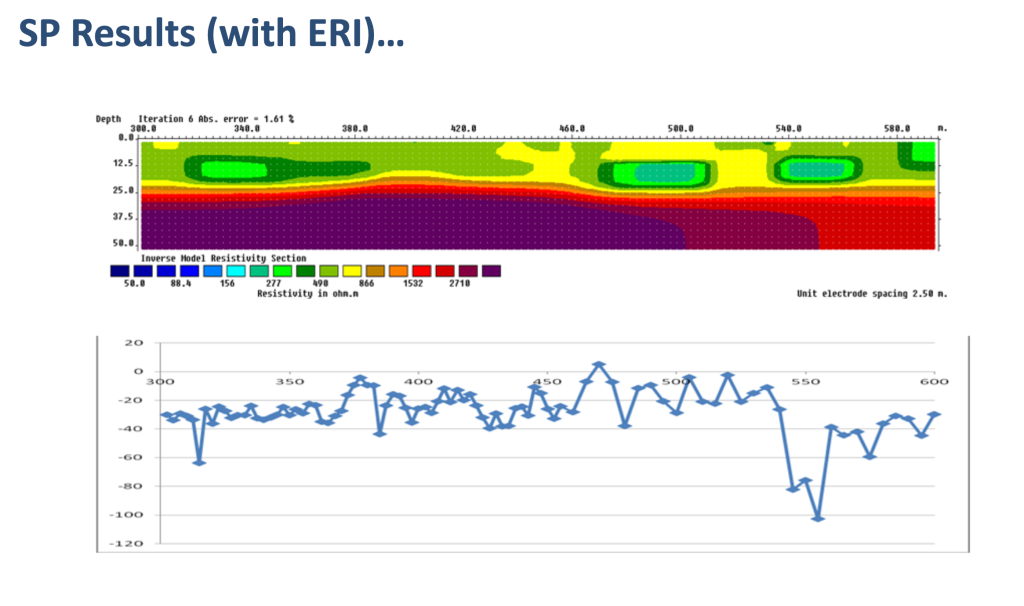

Gambar : Kombinasi Metode SP dan Electrical Resistivity /.Geolistrik Untuk Bendungan
- Metode Seismik (SRT, MASW, ReMi)
Metode seismik memberikan informasi mekanik material bendungan:
- Seismic Refraction (SRT)
- Menentukan kecepatan gelombang P
- Indikasi langsung terhadap kekuatan dan densitas material
- Deteksi cacat pondasi dan penentuan garis freatik
- MASW / ReMi
- Mengukur kecepatan gelombang S
- Berkaitan dengan kekakuan tanah dan stabilitas struktural

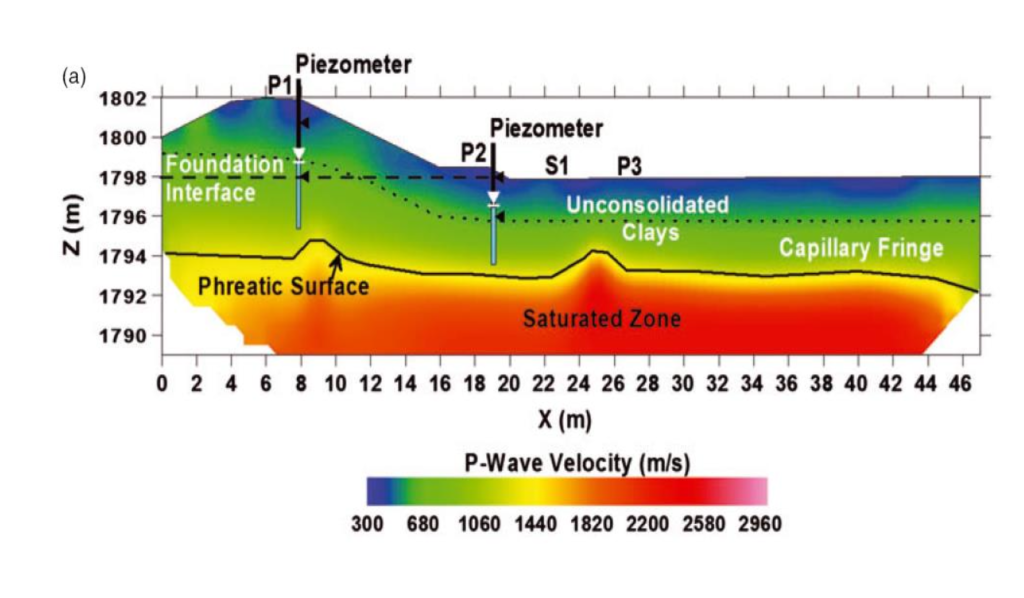

Gambar : Hasil Metode Seismik untuk Deteksi garis freatik Bendungan
Gabungan data gelombang P dan S memungkinkan perhitungan parameter dinamis seperti Young’s Modulus dan Shear Modulus.
- Seismic Tomography
Metode ini menghasilkan citra resolusi tinggi bagian dalam bendungan dan sangat efektif untuk:
- Menentukan zona cacat internal secara spesifik
- Evaluasi efektivitas grouting
- Studi sebelum dan sesudah rehabilitasi

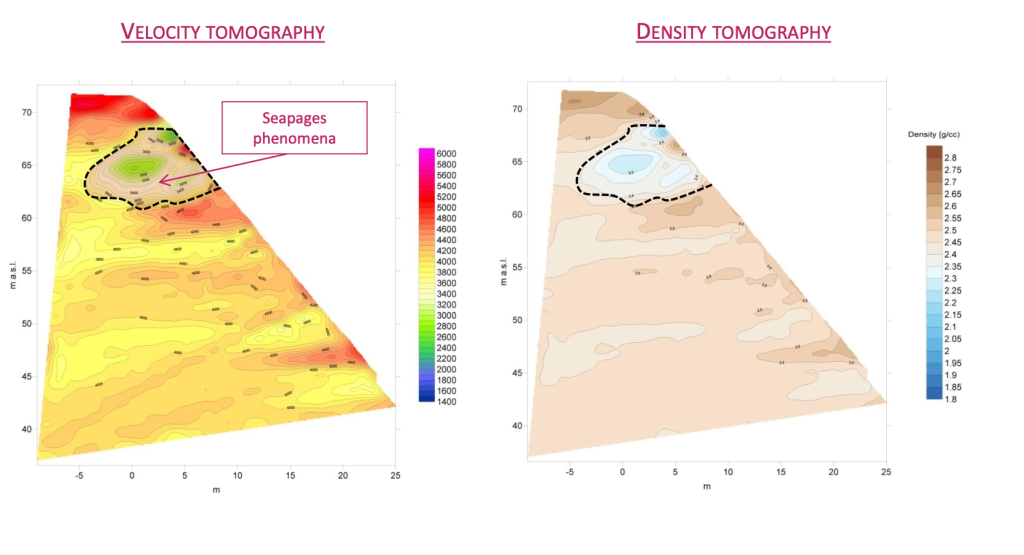

Gambar : Hasil Metode Seismik Tomografi untuk identifikasi Bendungan
- Ground Penetrating Radar (GPR)
Metode GPR berbasis refleksi gelombang elektromagnetik dan digunakan untuk:
- Karakterisasi struktur internal
- Deteksi rongga dan heterogenitas material
- Identifikasi lapisan dan soft zones
- Profil bawah reservoir
Gambar Indikasi Rongga dari Data GPR di Bendungan
Peran Geofisika dalam Monitoring dan Manajemen Keselamatan Bendungan
Metode geofisika tidak hanya relevan pada tahap investigasi awal, tetapi juga sangat penting untuk:
- Monitoring rutin kondisi bendungan
- Evaluasi degradasi material dari waktu ke waktu
- Mendukung pengambilan keputusan berbasis data
- Mengurangi risiko kegagalan melalui pendekatan preventif
Dengan perencanaan yang tepat dan pemilihan metode yang sesuai kondisi lapangan, geofisika dapat menjadi alat strategis dalam manajemen aset bendungan jangka panjang.
