Kabel yang putus, short circuit, atau mengalami gangguan di dalam tanah maupun dalam dinding sering kali baru diketahui setelah sistem berhenti bekerja, lampu padam, mesin produksi berhenti, atau jaringan komunikasi terputus. Masalahnya, kabel itu sendiri tidak terlihat. Tanpa alat yang tepat, tim teknis biasanya harus menggali atau membongkar jalur kabel secara menyeluruh untuk menemukan titik gangguannya, proses yang mahal, lambat, dan berisiko merusak instalasi lain di sekitarnya.
Antesena Geosurvey menghadirkan jasa deteksi kabel fault dan short circuit menggunakan Time Domain Reflectometer (TDR) dari Radiodetection, dikombinasikan dengan metode locating yang sudah menjadi keahlian kami selama ini: Electromagnetic (EM) Locator. Hasilnya, titik gangguan pada kabel bisa ditentukan secara sebelum penggalian dimulai bukan setelahnya.
Apa itu TDR dan Bagaimana Cara Kerjanya?

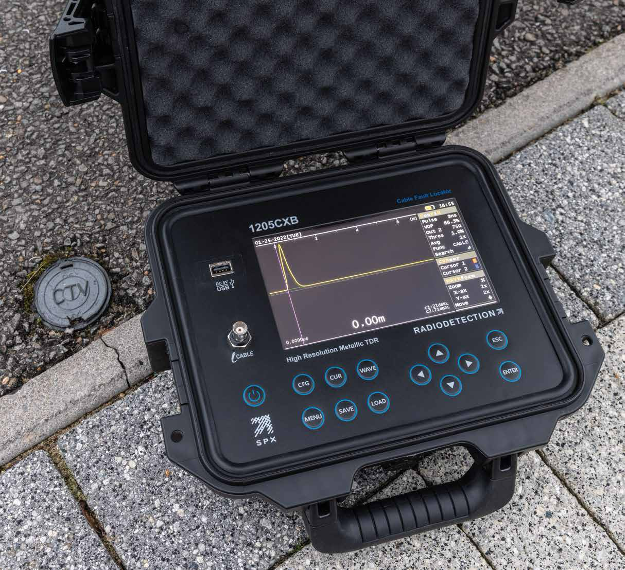

TDR 1205CXB Radiodetection — cable analyzer/fault finder yang digunakan Antesena untuk deteksi kabel fault
TDR (Time Domain Reflectometer) adalah alat yang mengirimkan electric pulse ke dalam kabel dan mengukur waktu pantulnya. Ketika electric pulse itu menemui titik gangguan baik itu kabel putus (open circuit), hubung singkat (short circuit), maupun perubahan impedansi akibat sambungan yang rusak sinyal akan memantul dengan pola berbeda. Dari pola pantulan ini, jarak ke titik gangguan bisa dihitung secara akurat.
Alat yang kami gunakan, TDR 1205CXB dari Radiodetection, dirancang khusus untuk kabel logam (metallic cable):
- Kabel Power Tegangan Rendah
- Kabel Kontrol
- Instrumentasi
- Twisted Pair
- Kabel Coaxial

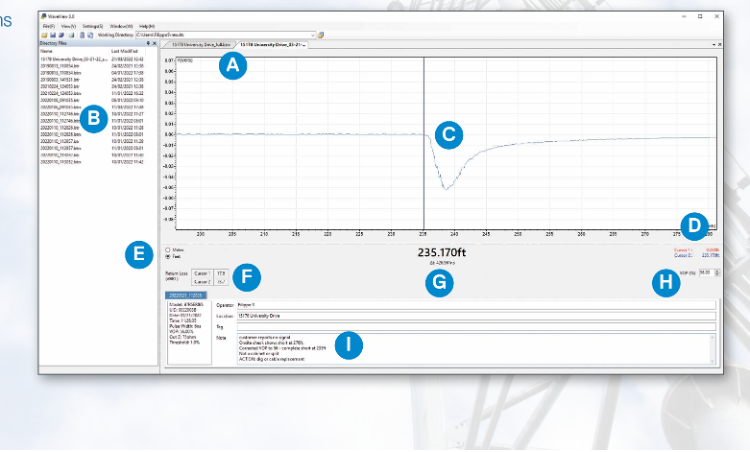

Alat ini dilengkapi pemindaian otomatis, kalkulasi dBRL otomatis, serta software WaveView untuk menganalisis hasil pengukuran dan menyusun laporan teknis.
Kenapa Deteksi Kabel Fault Itu Penting
Gangguan kabel yang tidak segera ditemukan berdampak langsung pada operasional:
- Downtime lebih lama: semakin lama titik fault tidak ditemukan, semakin lama sistem tidak berfungsi
- Biaya penggalian membengkak: tanpa data lokasi fault yang akurat, penggalian sering dilakukan berkali-kali di titik yang salah
- Risiko kerusakan tambahan: penggalian tanpa data berpotensi merusak kabel atau pipa lain yang berdekatan
Deteksi yang tepat sejak awal mengubah proses perbaikan dari “menggali untuk mencari” menjadi “menggali tepat di titiknya”.
Metode Antesena: Kombinasi Cable Locatingdan TDR
Yang membedakan layanan Antesena dari penyedia TDR pada umumnya adalah pendekatan end-to-end. Kami tidak hanya mengukur jarak faultsecara elektronik, tapi juga memetakan posisi fisik kabel di lapangan, sehingga hasil akhirnya bukan sekadar angka jarak, melainkan titik koordinat yang siap dipakai untuk penggalian.
Alur kerja kami:
- Cable Locating — menentukan jalur dan kedalaman kabel di lapangan menggunakan EM Locator dilengkapi GPR bila diperlukan untuk memetakan kondisi bawah tanah secara lebih luas
- Fault Locating — mengukur jarak ke titik gangguan menggunakan TDR 1205CXB
- Penentuan Koordinat Titik Galian — menggabungkan hasil locating dan fault locating menjadi titik koordinat aktual di lokasi
- Laporan Teknis & Rekomendasi — dokumentasi lengkap hasil pengukuran (TDR trace report) beserta estimasi titik galian dan rekomendasi tindak lanjut
Kombinasi keempat langkah ini masih jarang ditawarkan sebagai satu paket layanan di Indonesia — kebanyakan penyedia hanya menjual alat atau hanya menyediakan salah satu jenis pengukuran saja.

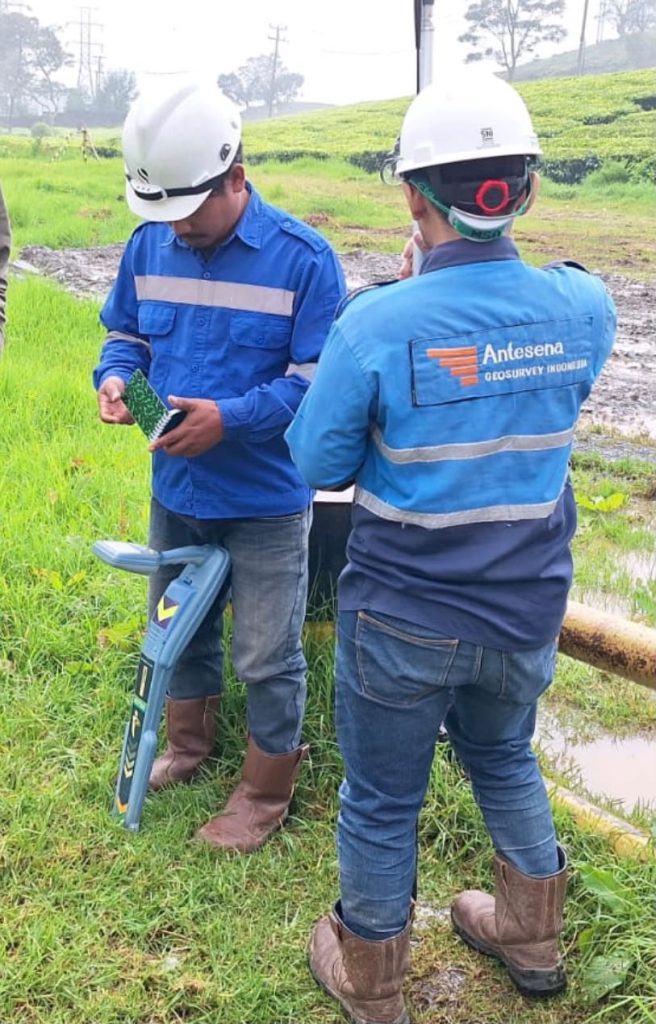

Survei utilitas bawah tanah oleh tim Antesena: kombinasi Survey cable locator sebelum tahap deteksi fault dengan TDR
Layanan yang Kami Tawarkan
- Cable Fault Location (open circuit & short circuit)
- Pengukuran panjang kabel tanpa membongkar
- Pemeriksaan kualitas sambungan (joint)
- Pencarian kabel putus akibat galian
- Analisis kabel kontrol dan instrumentasi
- Verifikasi kabel sebelum commissioning
- Troubleshooting kabel bawah tanah
- Laporan lokasi fault beserta estimasi titik galian
- Dokumentasi hasil pengukuran
Siapa yang Membutuhkan Layanan Ini?
| Sektor | Kebutuhan Utama |
| PT KAI & kontraktor sinyal | Gangguan kabel sinyal, track circuit, point machine, komunikasi |
| Industri & manufaktur | Kabel kontrol mesin, PLC, instrumentasi, power LV |
| Gedung perkantoran & mall | Kabel pompa, genset, fire alarm, CCTV, BMS |
| Rumah sakit | Kabel UPS, panel medis, kontrol HVAC, sistem penunjang |
| Bandara & pelabuhan | Kabel runway light, navigasi, kontrol, komunikasi |
| Operator telekomunikasi | Kabel tembaga, coaxial, feeder, kontrol BTS |
| Data center | Kabel UPS, kontrol, grounding, monitoring |
| Kontraktor EPC & MEP | Commissioning instalasi baru, testing & troubleshooting |
| PLN & utility power | Gangguan kabel distribusi tegangan rendah & kabel kontrol |
| Oil & gas / petrokimia | Kabel instrumentasi dan kontrol proses di area industri |
Jika fasilitas Anda mengandalkan kabel bawah tanah atau dalam dinding untuk operasional sehari-hari, layanan ini relevan untuk kebutuhan preventif maupun saat terjadi gangguan mendadak.
Kenapa Pilih Antesena Geosurvey
- Agen resmi Radiodetection : menggunakan alat asli dengan dukungan teknis dan kalibrasi resmi, bukan alat tanpa jaminan purna jual
- Basis keahlian NDT & structural survey: Tim yang sudah terbiasa melakukan investigasi teknis di lapangan
- Solusi end-to-end dari locating jalur kabel, deteksi fault, hingga laporan teknis dalam satu layanan
- Laporan siap pakai hasil pengukuran didokumentasikan dengan format yang bisa langsung digunakan untuk keperluan perbaikan maupun commissioning
FAQ
Apakah layanan ini bisa dilakukan di dalam gedung maupun di luar (bawah tanah)?
Bisa. Metode TDR bekerja pada kabel yang tertanam di tanah maupun yang terpasang di dalam dinding atau conduit di dalam gedung.
Apakah Antesena hanya menyediakan jasa, atau juga menjual alatnya?
Keduanya. Sebagai agen resmi Radiodetection, kami menyediakan jasa deteksi kabel fault sekaligus penjualan unit TDR bagi perusahaan yang ingin memiliki kemampuan pengukuran sendiri.
